氣動執行器型號編制

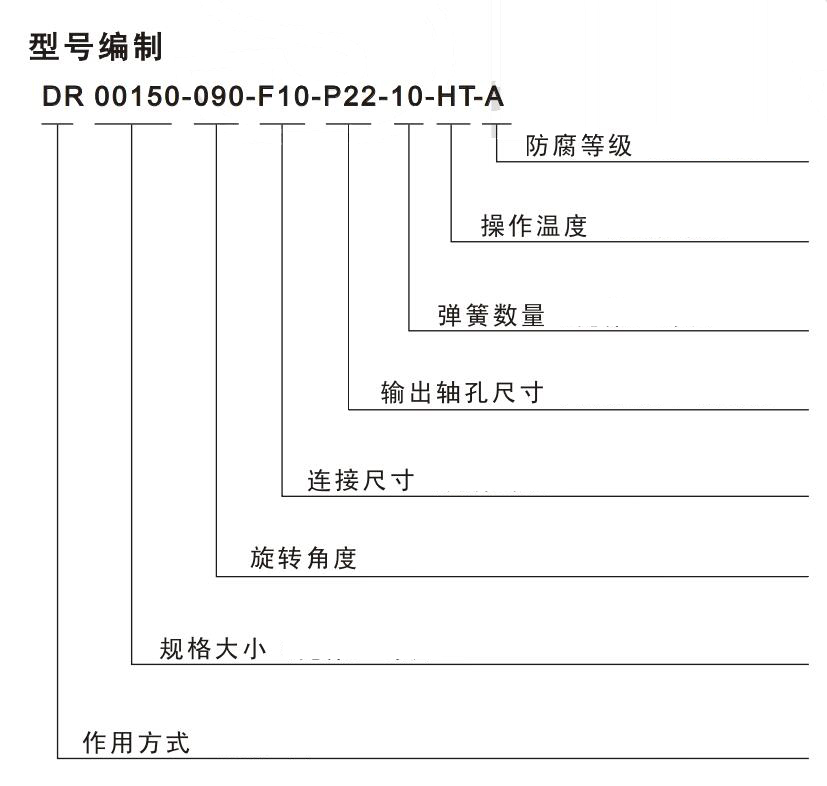

氣動執行器型號編制：
防腐等級A、B
ST=標準操作溫度丁睛橡膠0型圈-20°C to +80°C
HT=高溫氟橡膠0型圈-15°C to +150°C

L丁=低溫硅橡膠0型圈-40°C to +80°C

氣動執行器型號編制

兩端彈簧數量5一12只(只有為SC, S0型號)
LD=平行斜角輸出孔
H=平行對邊輸出孔

W=二個鍵槽輸出孔

“四個因素”決定了執行器是否可靠

符合國際標準1505211 (F03一F25)
90°/120°/180°旋轉角度
0°-90°/0一180°全行程機械調節
3P一0°一45°-90°/3P一0°一90°-180°三位置
執行器規格00015一05000

120°/180°行程雙作用執行器

DR=雙作用正轉
DL=雙作用反轉
SC=單作用正轉
S0=單作用反轉
